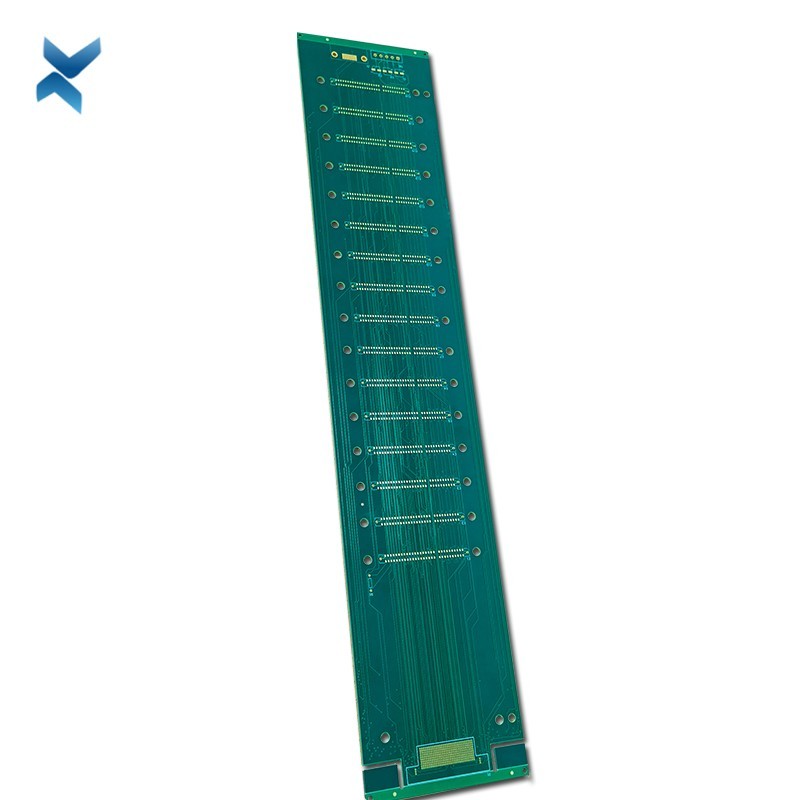

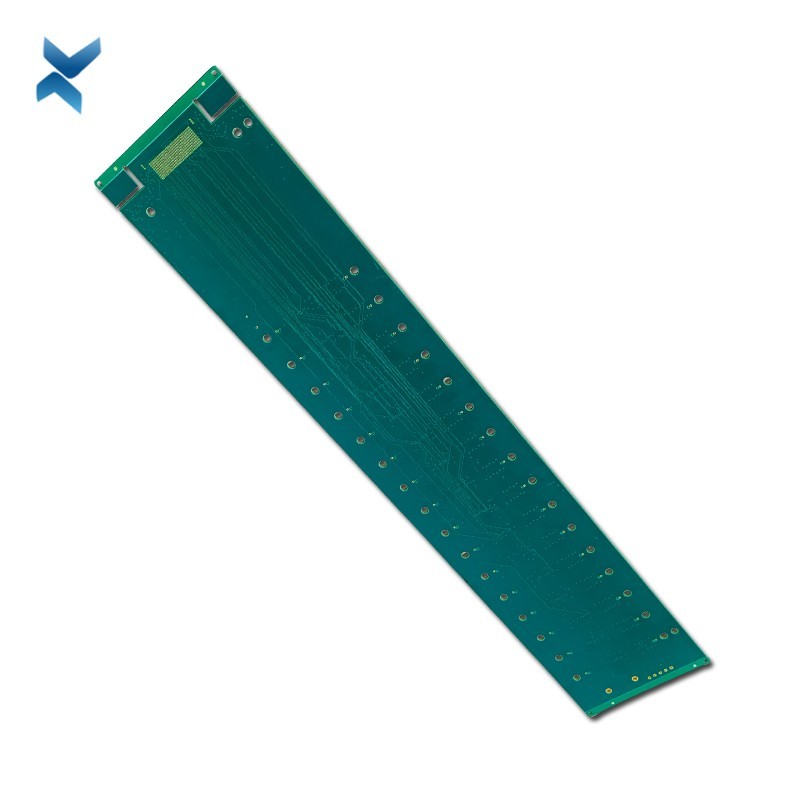

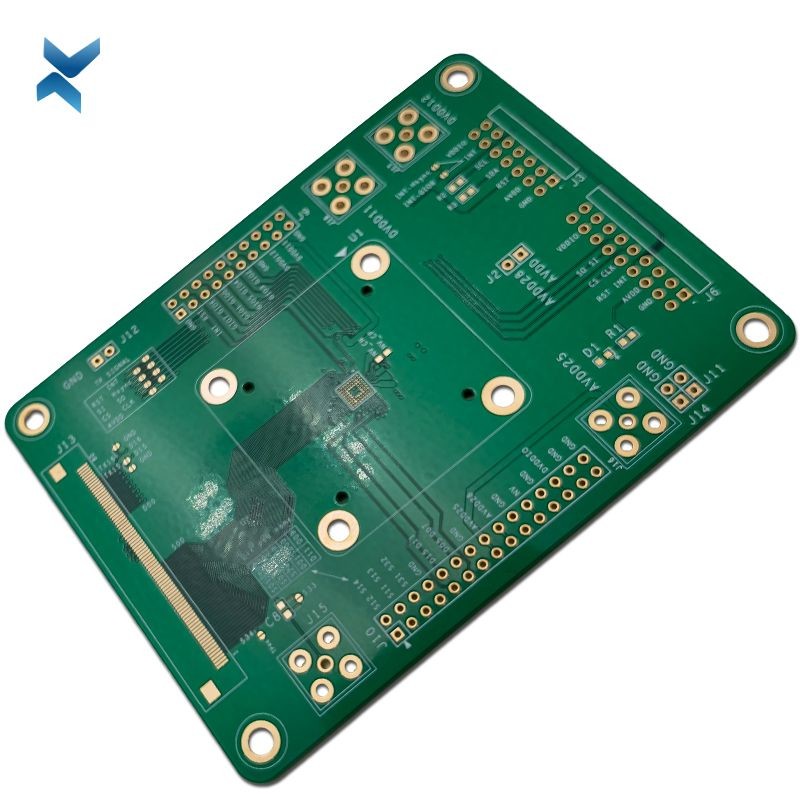

برد مسی با ضخامت 3 اونس HDI PCB برای داشبورد الکترونیک
تابلوهای مدار چاپی HDI کور شده از طریق برد برهنه برای داشبورد الکترونیکی
PCB HDI
PCBهای متصل با چگالی بالا راهی برای ایجاد فضای بیشتر روی PCB شما برای کارآمدتر کردن آنها و امکان انتقال سریعتر است.
برای اکثر شرکت های مبتکر که از بردهای مدار چاپی استفاده می کنند، نسبتاً آسان است که ببینند این کار چگونه می تواند برای آنها مفید باشد.
PCBهای اتصال متقابل با چگالی بالا (HDI) یکی از بخشهای در حال رشد بازار PCB هستند.
به دلیل چگالی مداری بالاتر، فناوری HDI میتواند خطوط و فضاهای ظریفتر، ویاهای کوچکتر و پدهای ضبط و تراکم پد اتصال بالاتر را در خود جای دهد.
یک PCB با چگالی بالا دارای ویوهای کور و مدفون است و اغلب حاوی میکروویاهایی با قطر 0.006 یا حتی کمتر است.
مزایای کلیدی PCB HDI
تکامل فناوری PCB HDI به مهندسان آزادی طراحی و انعطاف پذیری بیشتری نسبت به قبل داده است.
اکنون طراحانی که از روش های اتصال با چگالی بالا HDI استفاده می کنند، در صورت تمایل می توانند قطعات بیشتری را در هر دو طرف PCB خام قرار دهند.
در اصل، PCB HDI به طراحان فضای بیشتری برای کار میدهد، در حالی که به آنها اجازه میدهد اجزای کوچکتر را حتی نزدیکتر به هم قرار دهند.
این بدان معناست که یک PCB متصل با چگالی بالا در نهایت منجر به انتقال سیگنال سریعتر همراه با کیفیت سیگنال می شود.
PCB HDI به طور گسترده ای برای کاهش وزن و ابعاد کلی محصولات و همچنین برای افزایش عملکرد الکتریکی دستگاه استفاده می شود.PCB با چگالی بالا به طور منظم در تلفن های همراه، دستگاه های صفحه لمسی، رایانه های لپ تاپ، دوربین های دیجیتال و ارتباطات شبکه 4G یافت می شود.
PCB HDI همچنین در دستگاههای پزشکی و همچنین قطعات و اجزای مختلف هواپیماهای الکترونیکی بهطور برجستهای دیده میشود.
امکانات برای فناوری PCB اتصال با چگالی بالا تقریباً نامحدود به نظر می رسد.
برنامه های کاربردی HDI PCB
بردهای HDI برای طیف وسیعی از صنایع مناسب هستند.
همانطور که در بالا ذکر شد، آنها را در انواع دستگاههای دیجیتال مانند گوشیهای هوشمند و تبلتها خواهید یافت، که کوچکسازی کلید کاربرد مؤثر محصول است.
همچنین میتوانید PCBهای متصل با چگالی بالا را در خودروها، هواپیماها و سایر وسایل نقلیهای که به الکترونیک متکی هستند، پیدا کنید.
یکی از حیاتیترین حوزههایی که PCB با چگالی بالا در حال هجوم بزرگی است، حوزه پزشکی است.دستگاه های پزشکی اغلب به بسته های کوچک با نرخ انتقال بالا نیاز دارند که فقط PCB های HDI می توانند آن ها را تامین کنند.به عنوان مثال، یک ایمپلنت باید به اندازه کافی کوچک باشد تا در بدن انسان قرار گیرد، اما هر وسیله الکترونیکی درگیر در آن ایمپلنت باید به طور موثر امکان انتقال سیگنال با سرعت بالا را فراهم کند.در اینجا، PCB HDI در واقع یک موهبت الهی است.PCB های HDI همچنین می توانند در سایر تجهیزات پزشکی مانند مانیتورهای اتاق اورژانس، سی تی اسکن و موارد دیگر مفید باشند.
PCB های با چگالی بالا با کیفیت بی عیب و نقص
در طول یک دهه در تجارت، YScircuit برای تولید PCB با بالاترین کیفیت، شهرتی به دست آورده است.
قابلیتهای ساخت PCB سفارشی ما شما را قادر میسازد تا بهترین کیفیت PCBهای PCB HDI را با قیمتهای رقابتی و بدون نیاز به حداقل تعداد سفارش دریافت کنید.
تیم ما طراحی را برای ساخت فایل PCB سفارشی شما را بررسی می کند و با شما مشورت می کند تا مطمئن شود که برای ساخت آماده است و بردهای شما نیازهای عملکرد شما را برآورده می کند.
ما همچنین یک بخش کنترل کیفیت در محل داریم تا تأیید کنیم که محصول نهایی مطابق با استانداردهای کیفیت بالای شما است.
ماتریس PCB HDI:
