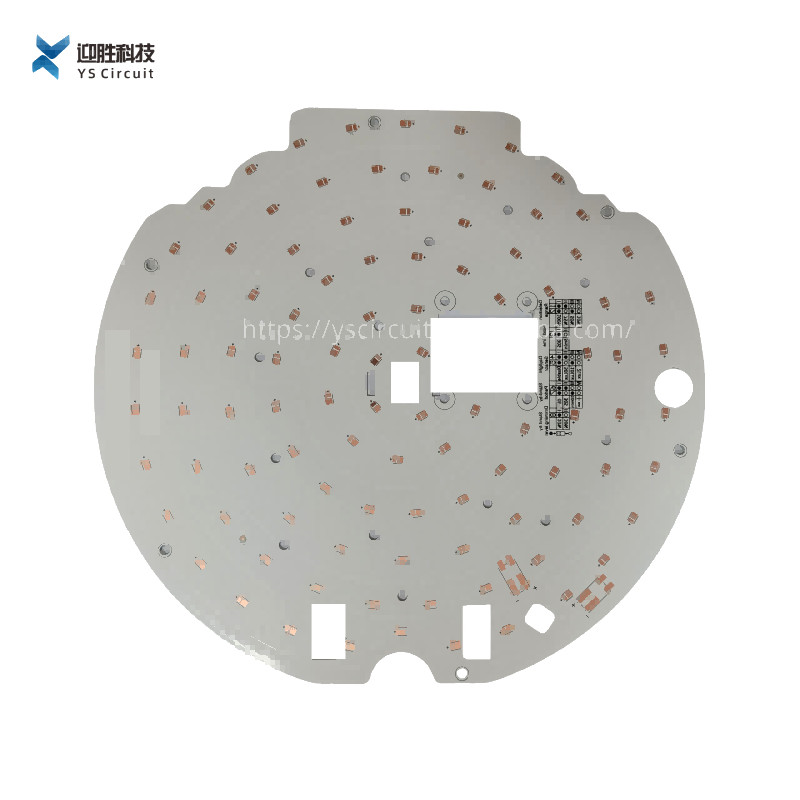

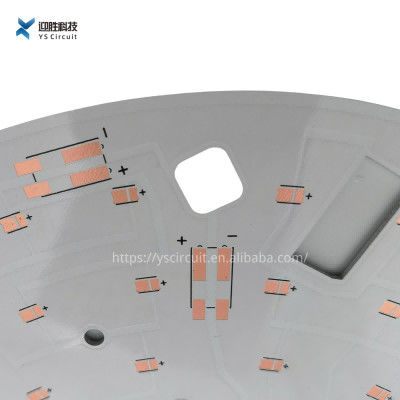

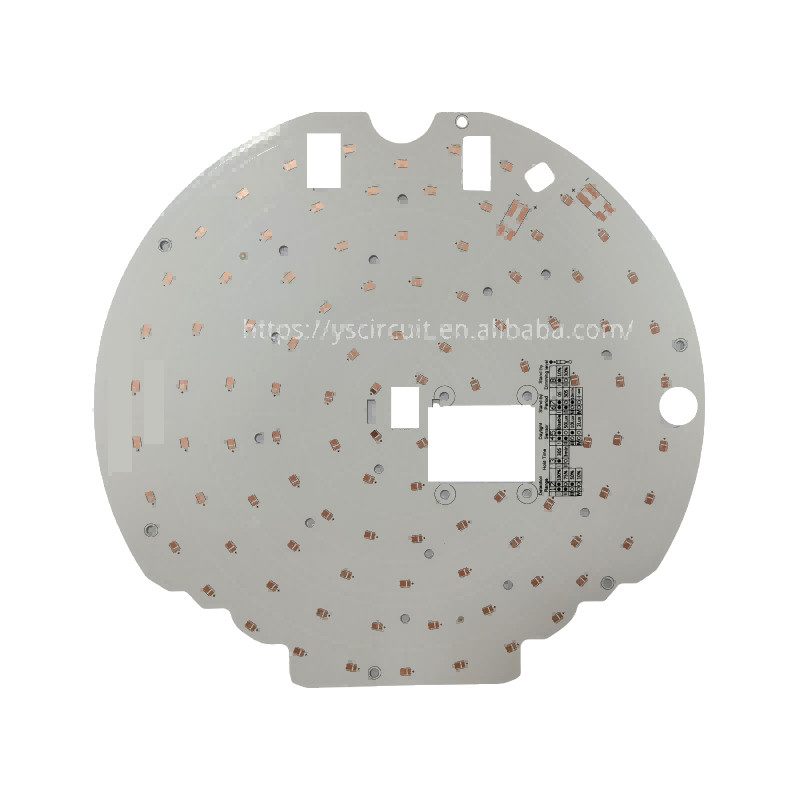

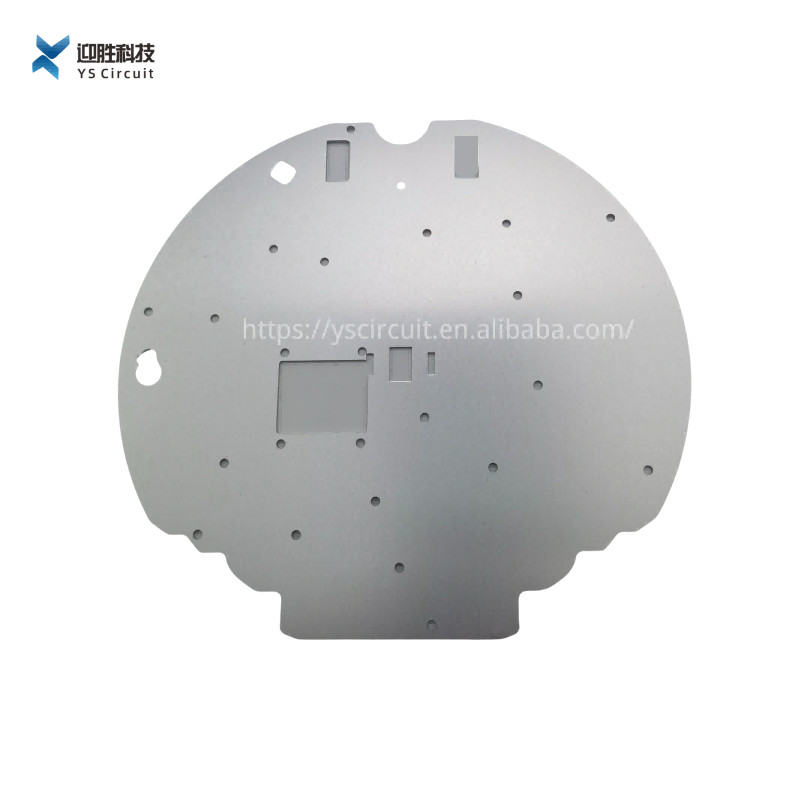

برد مدار لامپ LED خالی، PCB برد آلومینیومی برای الکترونیک

Pcb LED طرح سفارشی Smd LED مدار مدار لامپ PCB آلومینیومی خالی

PCB آلومینیومی چیست؟

یک PCB آلومینیومی طرحی مشابه PCB معمولی دارد.روی آن یک لایه یا لایه‌هایی از مس، ماسک لحیم کاری و صفحه ابریشمی قرار دارد.

با این حال، به جای داشتن یک بستر فایبرگلاس یا پلاستیک، یک تخته مدار آلومینیومی دارای یک بستر فلزی است.

این پایه عمدتا حاوی ترکیبی از آلومینیوم است.

هسته فلزی می تواند کاملاً از فلز یا ترکیبی از فایبرگلاس و آلومینیوم باشد.

PCB های آلومینیومی معمولا یک طرفه هستند، اما می توانند دو طرفه نیز باشند.

ساخت PCB های آلومینیومی چندلایه بسیار دشوار است.

تخته های آلومینیومی بیشترین کاربرد را در ال ای دی و الکترونیک تبدیل برق دارند.نور شدید تولید شده توسط LED ها سطوح بالایی از گرما را ایجاد می کند که آلومینیوم آن را از اجزای سازنده دور می کند.یک PCB آلومینیومی طول عمر یک دستگاه LED را افزایش می دهد و ثبات بیشتری را فراهم می کند.شما می توانید زیرلایه های آلومینیومی را در چراغ های خیابان، چراغ های توقف و روشنایی خانگی پیدا کنید.آنها به مبدل های قدرت اجازه می دهند تا جریان ها را تغییر داده و الکترونیک را تنظیم کنند.سازندگان در بسیاری از صنایع دیگر نیز از بردهای مدار آلومینیومی استفاده می کنند، اما آنها را به دفعات اجرا نمی کنند.

عملکرد PCB آلومینیومی

1. اتلاف حرارتی

بسترهای PCB معمولی مانند FR4، CEM3 رسانای حرارتی ضعیفی هستند.

اگر گرمای تجهیزات الکترونیکی به موقع توزیع نشود، باعث خرابی قطعات الکترونیکی در دمای بالا می شود.

زیرلایه های آلومینیومی می توانند این مشکل اتلاف حرارتی را حل کنند.

2. انبساط حرارتی

PCB بستر آلومینیومی می تواند به طور موثر مشکل اتلاف حرارتی را حل کند، به طوری که مشکل انبساط و انقباض حرارتی قطعات بر روی بردهای مدار چاپی با مواد مختلف را می توان کاهش داد، که دوام و قابلیت اطمینان کل ماشین و تجهیزات الکترونیکی را بهبود می بخشد.

به طور خاص، بستر آلومینیومی می تواند مشکلات انبساط و انقباض حرارتی SMT (فناوری نصب سطحی) را حل کند.

PCB آلومینیومی یکی از پرکاربردترین PCB های هسته فلزی است که به عنوان MC PCB، روکش آلومینیومی یا بستر فلزی عایق و غیره نیز نامیده می شود.

ساختار پایه PCB آلومینیومی تفاوت چندانی با سایر PCBها ندارد.

چنین ساختاری تخته مدار را به یک عایق الکتریکی و رسانای حرارتی عالی تبدیل می کند

PCB آلومینیومی چیست؟

PCB به طور کلی از سه لایه تشکیل شده است.یک لایه مس رسانا در بالا، یک لایه دی الکتریک در بین و یک لایه از یک بستر در پایین.PCB های استاندارد دارای یک لایه زیرلایه هستند که از فایبرگلاس، سرامیک، پلیمرها یا هر هسته غیر فلزی دیگری ساخته شده است.مقدار زیادی PCB از FR-4 به عنوان بستر استفاده می کند.

PCB های آلومینیومی از یک بستر آلومینیومی استفاده می کنند.به جای استاندارد FR-4 به عنوان ماده بستر.

لایه مس مدار

این لایه سیگنال ها را روی کل برد PCB ارسال می کند.

حرکت ذرات باردار باعث تولید گرما می شود.

این گرما به بستر آلومینیومی منتقل می شود.که به طور موثر آن را از بین می برد.

لایه عایق

این لایه به عنوان لایه دی الکتریک نیز شناخته می شود.

از موادی ساخته شده است که رسانای ضعیف الکتریسیته هستند.

گرمای ایجاد شده در لایه فوق را جذب می کند.و به زیرلایه آلومینیومی زیر آن منتقل کنید.

لایه

بستر به عنوان پایه ای برای PCB عمل می کند.

اجزای بالای خود را محکم نگه می دارد.با تغییر ویژگی های بستر، عملکرد PCB متفاوت است.

به عنوان مثال، یک بستر سفت و سخت استحکام و دوام برد PCB را فراهم می کند.

در حالی که یک بستر انعطاف پذیر گزینه های طراحی بیشتری را باز می کند.

زیرلایه آلومینیوم در کاربردهای مبتنی بر الکترونیک قدرت که در آن اتلاف حرارتی بالا مورد نیاز است استفاده می شود.

به دلیل هدایت حرارتی خوب، گرما را از اجزای الکترونیکی حیاتی دور نگه می دارد.بنابراین حداقل آسیب مدار را تضمین می کند.

PCB های آلومینیومی تولید شده در YScircuit

YScircuit یکی از بهترین تولید کنندگان PCB های آلومینیومی است.

برای افزایش عملکرد کلی محصول، آنها یک لایه روکش حرارتی به PCB آلومینیومی ارائه می کنند.

گرما را به روشی بسیار کارآمد دفع می کند.برای کاربردهای مبتنی بر توان بالا و تحمل سخت، PCB پشتیبان آلومینیومی انتخاب مناسبی در میان سازندگان پروژه است.

با در نظر گرفتن پارامترهایی مانند ضریب انبساط حرارتی، هدایت حرارتی، استحکام، سختی، وزن و هزینه.صفحه آلومینیومی یک انتخاب ایده آل برای پروژه شما است.می توانید بستر PCB خود را تغییر دهید.PCBWay صفحات آلومینیومی مختلفی مانند 6061، 5052، 1060 و بسیاری دیگر را ارائه می دهد.

مزایای PCB آلومینیومی

1. ظرفیت اتلاف حرارت PCBهای آلومینیومی به مراتب بهتر از PCBهای استاندارد است.

2. PCB های آلومینیومی استحکام و دوام بیشتری را ارائه می دهند.در مقایسه با PCBهای مبتنی بر سرامیک و فایبرگلاس.

3. به نظر طعنه آمیز است، اما PCB های مبتنی بر آلومینیوم سبک تر هستند.در مقایسه با PCB های استاندارد.

برنامه های کاربردی

1. آنها در دستگاه های منبع تغذیه مانند رگولاتورهای سوئیچینگ، مبدل DC/AC، رگولاتور SW استفاده می شوند.

2. در ماژول های قدرت، در اینورترها، رله های حالت جامد و پل های یکسو کننده استفاده می شود.

3. در خودروها در رگولاتور الکترونیکی، احتراق، کنترل کننده منبع تغذیه و غیره استفاده می شود.
