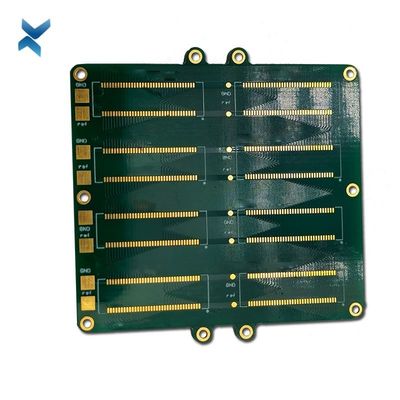

برد مدار چاپی چندلایه رادیو الکترونیک غوطه وری طلایی
| محل منبع | شنژن |
|---|---|
| نام تجاری | YScircuit |
| گواهی | ISO9001,UL,REACH, RoHS |
| شماره مدل | YS-ML-0021 |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | $0.04-7/piece |
| جزئیات بسته بندی | پنبه فوم + کارتن + بند |
| زمان تحویل | 2-8 روز کاری |
| شرایط پرداخت | T/T، PayPal، Alibaba pay |
| قابلیت ارائه | 1580000 |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | پی سی بی 2 لایه | تکمیل سطح | HASL/HASL-LF/ENIG/OSP |
|---|---|---|---|
| روند | طلای غوطه وری | ضخامت مس | 1 اونس |
| ضخامت تخته | 1.2 میلی متر | کاربرد | دستگاه رادیویی |
| رنگ | سبز تیره | اندازه | 8*4 سانتی متر |
| برجسته | برد مدارهای نمونه اولیه طلایی غوطه وری,برد مدار مدار چاپی چند لایه رادیویی,برد مدار مدار چاپی چند لایه الکترونیکی |
||
توضیحات محصول
بردهای چاپی رادیویی برد مدار چاپی الکترونیکی مناسب
PCB چند لایه چیست؟
PCB چند لایه به دلیل تغییرات در حال تکامل در صنعت الکترونیک به وجود آمد.
عملکردهای الکترونیک در طول زمان به تدریج پیچیده تر شده اند و به PCB های پیچیده تری نیاز دارند.
متأسفانه PCB ها به دلیل مشکلاتی مانند نویز، ظرفیت سرگردان و تداخل محدود شده بودند و بنابراین باید از محدودیت های طراحی خاصی پیروی می کردند.
این ملاحظات طراحی، دستیابی به سطح رضایت بخشی از عملکرد را از یک PCB یک یا حتی دو طرفه دشوار کرد - بنابراین PCB چند لایه متولد شد.
با بسته بندی قدرت PCB دو لایه در قالبی که کسری از اندازه است، PCB های چند لایه به طور فزاینده ای در الکترونیک محبوب می شوند.
آنها در طیف گسترده ای از اندازه ها و ضخامت ها برای پاسخگویی به نیازهای برنامه های کاربردی در حال گسترش خود هستند، با انواع مختلف از چهار تا دوازده لایه.
لایه‌ها اغلب به اعداد زوج می‌آیند، زیرا تعداد فرد لایه‌ها می‌تواند مشکلاتی مانند تاب برداشتن در مدار ایجاد کند و تولید آنها مقرون به صرفه نیست.
اکثر برنامه‌ها به بین چهار تا هشت لایه نیاز دارند، اگرچه برنامه‌هایی مانند دستگاه‌های تلفن همراه و تلفن‌های هوشمند معمولاً از دوازده لایه استفاده می‌کنند، و برخی از تولیدکنندگان حرفه‌ای PCB توانایی تولید PCBهای چند لایه با نزدیک به 100 لایه را دارند.
با این حال، PCB های چند لایه با این تعداد لایه به ندرت دیده می شوند، زیرا بسیار مقرون به صرفه هستند.

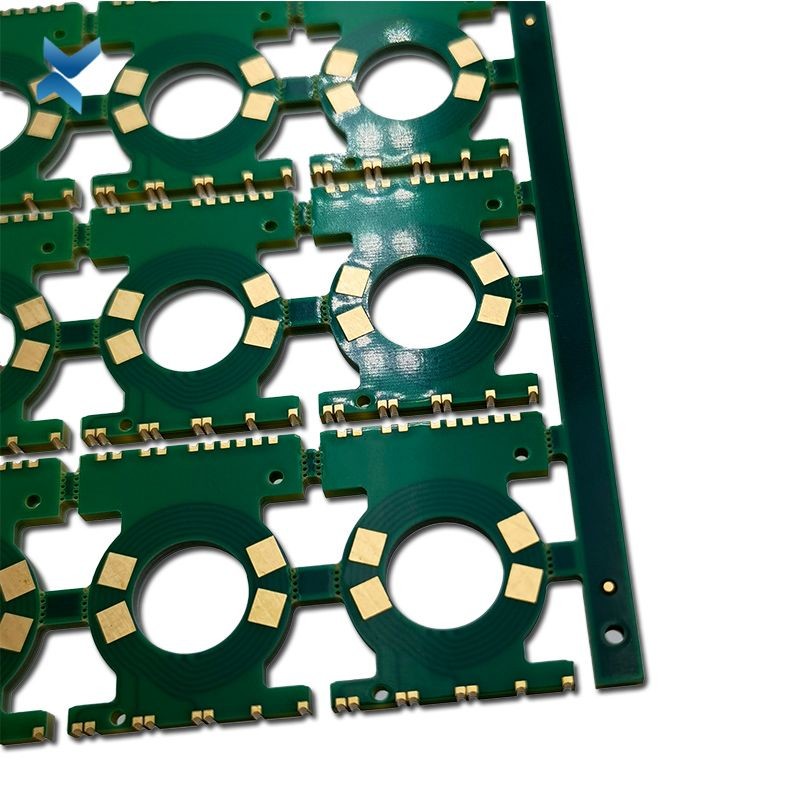

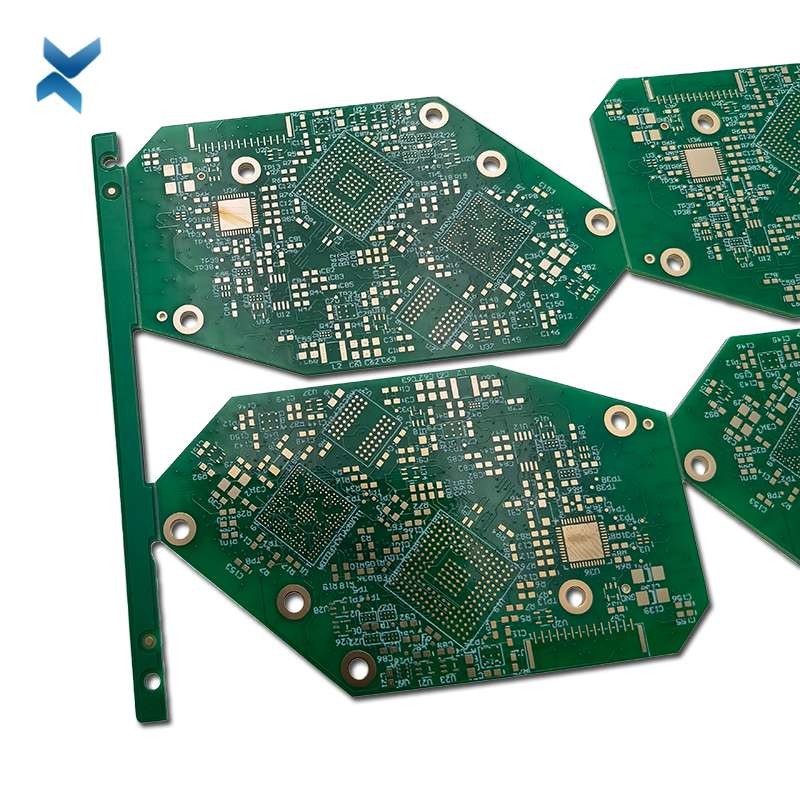

نمونه اولیه برد مدار
| مروری بر قابلیت های تولید PCB چند لایه YS | ||
| ویژگی | توانایی ها | |
| تعداد لایه ها | 2-60 لیتر | |
| فناوری PCB چند لایه موجود | سوراخ عبوری با نسبت تصویر 16:1 | |
| دفن و نابینا از طریق | ||
| ترکیبی | مواد با فرکانس بالا مانند RO4350B و FR4 Mix و غیره. | |
| مواد پر سرعت مانند M7NE و FR4 Mix و غیره | ||
| ضخامت | 0.3mm-8mm | |
| حداقل عرض و فاصله خط | 0.05mm/0.05mm (2mil/2mil) | |
| BGA PITCH | 0.35 میلی متر | |
| حداقل اندازه سوراخ شده مکانیکی | 0.15 میلی متر (6 میل) | |
| نسبت ابعاد برای سوراخ از طریق | 10:1 | |
| پایان سطح | HASL، بدون سرب HASL، ENIG، قلع غوطه ور، OSP، نقره غوطه ور، انگشت طلا، آبکاری طلای سخت، OSP انتخابی، ENEPIG. و غیره. | |
| از طریق گزینه Fill | ویا آبکاری شده و با اپوکسی رسانا یا غیر رسانا پر می شود و سپس درپوش و روکش می شود (VIPPO) | |
| پر از مس، پر از نقره | ||
| ثبت | ± 4 میلیون | |
| ماسک جوشکاری | سبز، قرمز، زرد، سفید، سیاه، بنفش، مشکی مات، سبز مات و غیره. | |
| لایه / متر مربع | S＜1㎡ | S＜3㎡ | S＜6㎡ | S＜10㎡ | S＜13㎡ | S＜16㎡ | S＜20㎡ | S＜30㎡ | S＜40㎡ | S＜50㎡ | S＜65㎡ | S＜85㎡ | S＜100㎡ |
| 1 لیتر | 4wds | 6wds | 7wds | 7wds | 9wds | 9wds | 10 وزن | 10 وزن | 10 وزن | 12 هفته | 14 روز | 15 هفته | 16 روز |
| 2 لیتر | 4wds | 6wds | 9wds | 9wds | 11 روز | 12 هفته | 13 هفته | 13 هفته | 15 هفته | 15 هفته | 15 هفته | 15 هفته | 18 روز |
| 4 لیتر | 6wds | 8wds | 12 هفته | 12 هفته | 14 روز | 14 روز | 14 روز | 14 روز | 15 هفته | 20 وزن | 25 هفته | 25 هفته | 28 روز |
| 6 لیتر | 7wds | 9wds | 13 هفته | 13 هفته | 17 هفته | 18 روز | 20 وزن | 22 هفته | 24 روز | 25 هفته | 26 روز | 28 روز | 30 وزن |
| 8 لیتر | 9wds | 12 هفته | 15 هفته | 18 روز | 20 وزن | 20 وزن | 22 هفته | 24 روز | 26 روز | 27 هفته | 28 روز | 30 وزن | 30 وزن |
| 10 لیتر | 10 وزن | 13 هفته | 17 هفته | 18 روز | 20 وزن | 20 وزن | 22 هفته | 24 روز | 26 روز | 27 هفته | 28 روز | 30 وزن | 30 وزن |
| 12 لیتر | 10 وزن | 15 هفته | 17 هفته | 18 روز | 20 وزن | 20 وزن | 22 هفته | 24 روز | 26 روز | 27 هفته | 28 روز | 30 وزن | 30 وزن |
| 14 لیتر | 10 وزن | 16 روز | 17 هفته | 18 روز | 20 وزن | 20 وزن | 22 هفته | 24 روز | 26 روز | 27 هفته | 28 روز | 30 وزن | 30 وزن |
| 16 لیتر | 10 وزن | 16 روز | 17 هفته | 18 روز | 20 وزن | 20 وزن | 22 هفته | 24 روز | 26 روز | 27 هفته | 28 روز | 30 وزن | 30 وزن |
FQA
س: آیا کد UL دارید؟
پاسخ: بله، کد UL ما E529345 است.
س: ثابت دی الکتریک مواد استاندارد FR4 شما چقدر است؟
A: مقدار معمولی ثابت دی الکتریک بستر FR4 Tg140 ما 4.6 است، ثابت دی الکتریک بستر FR4 Tg170 4.2 است.
س: بزرگترین PCB که می توانید بسازید چیست؟
A: نمونه اولیه PCB: حداقل 6 * 6 میلی متر |حداکثر 500*500 میلی متر
PCB استاندارد FR4: حداقل 6*6 میلی متر |حداکثر 600*700 میلی متر
PCB Alunimun: حداقل 6*6mm |حداکثر 610*610 میلی متر
PCB انعطاف پذیر: حداقل 6 * 6 میلی متر، حداکثر 406 * 610 میلی متر
PCB HDI / PCB انعطاف پذیر / PCB فرکانس بالا / PCB مس ضخیم / PCB بدون هالوژن: حداقل 6*6 میلی متر |حداکثر 457*610 میلی متر
PCB Tg بالا: حداقل 6*6mm |حداکثر 500*900 میلی متر
س: بزرگترین PCB که می توانید بسازید چیست؟
A: PCB یک طرفه و PCB دو طرفه: حداقل 150*200 |حداکثر 400*450 میلی متر
PCB 4-10 لایه: حداقل 203*229 |حداکثر 406*457 میلی متر
PCB 12-24 لایه: حداقل 305*305 |حداکثر 305*457 میلی متر
س: بزرگترین PCB که می توانید بسازید چیست؟
A: حداکثر 60 * 1200 میلی متر
