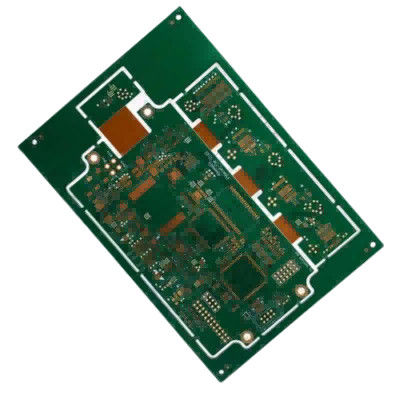

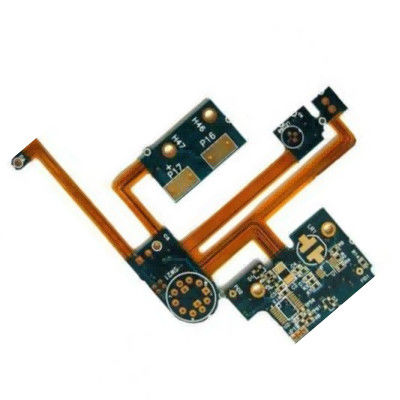

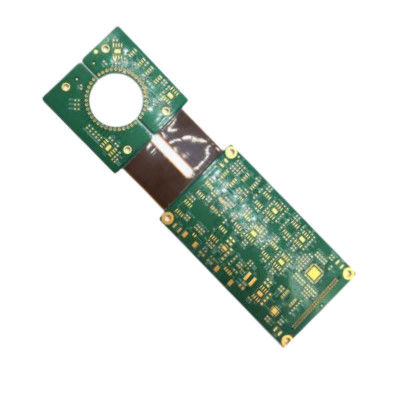

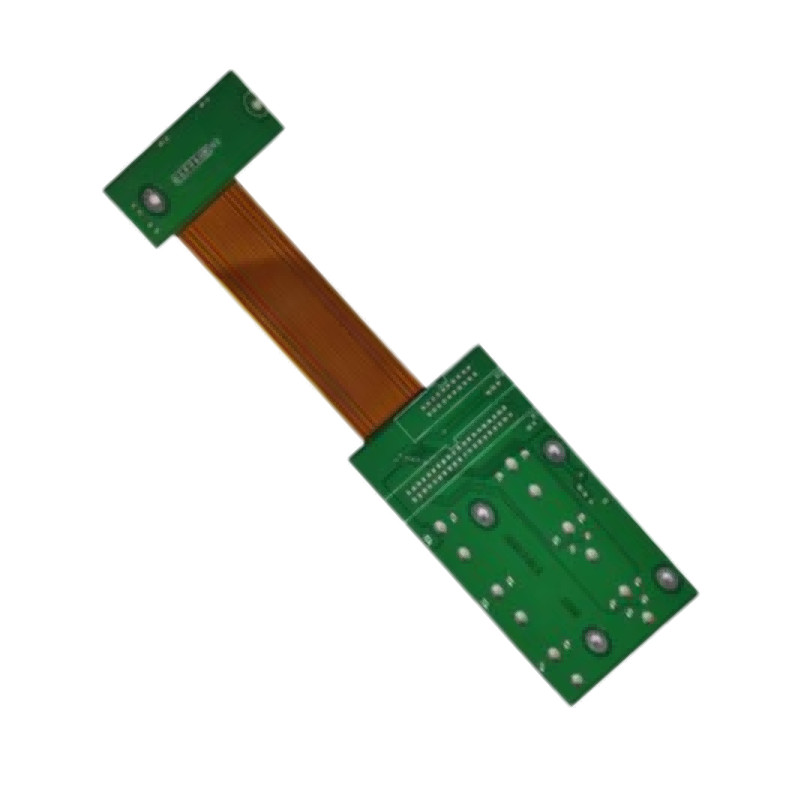

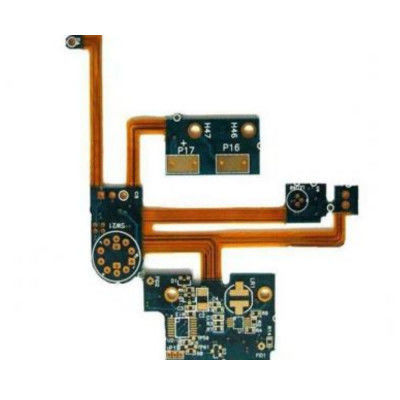

برد PCB انعطاف پذیر صنعتی برای دوربین سیگار الکترونیکی
| محل منبع | چین |
|---|---|
| نام تجاری | YScircuit |
| گواهی | ISO9001,UL,REACH, |
| شماره مدل | YS-0100 |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | 0.2-6$/pieces |
| زمان تحویل | 3-8 روز کاری |
| شرایط پرداخت | L/C، T/T، Western Union، MoneyGram |
| قابلیت ارائه | 1580000 |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | برد مدار PCB هسته فلزی | گواهی | ISO9001 |
|---|---|---|---|
| مادهء اصلی | FR-4 | Min. حداقل line spacing فاصله خطوط | 0.2 میلی متر |
| ضخامت تخته | 1.6 میلی متر | تکمیل سطح | HASL،ENIG،HASL بدون سرب |
| لایه | 1-32 لایه (شامل PCB سخت انعطاف پذیر) | گواهی | ISO/UL/RoHS |
| برجسته | برد PCB صلب فلکس صنعتی,برد PCB صلب فلکس سیگار الکترونیکی,برد مدار چاپی سخت فلکس دوربین مداربسته |
||
توضیحات محصول
برد فلکس سخت دوربین مدار چاپی الکترونیکی سیگار الکترونیکی انعطاف پذیر PCB صلب صنعتی فلکس PCB
PCB فلکس سخت چیست؟
مدارهای انعطاف پذیر سخت بیش از 40 سال است که در صنایع نظامی و هوافضا استفاده می شود.در تخته‌های مدار انعطاف‌پذیر صلب، از لایه‌هایی از مواد منعطف و صلب برای ایجاد مناطق صلب و انعطاف‌پذیر در یک بسته استفاده می‌شود.
مولفه های
لایه ها: 6 لیتر PCB انعطاف پذیر سفت و سخت
تفکر تخته: 0.69mm+/-0.1mm
ضخامت PCB در بخش انعطاف پذیر: 0.5mm+/-0.05mm
مواد پایه: PI + FR4pp
حداقل سوراخ های لیزر: 0.075 میلی متر (3 میل)
حداقل سوراخ های مکانیکی: 0.15 میلی متر
حداقل عرض/ترخیص خط: 0.046mm/0.046mm (1.8mil/1.8mil)
حداقل فاصله بین PTH لایه داخلی و خط: 0.175 میلی متر
اندازه: 160.92mm×145mm
نسبت تصویر: 4.6 : 1
درمان سطحی: ENIG
تخصص: PCB چند لایه fpc HDI هر لایه، مدار ریز 1.8 میل، PCB اتصال با چگالی بالا 1.8 میل/1.8 میلی، لیزر از طریق بسته شدن با روکش مسی
امپدانس دیفرانسیل 100+7/-8Ω
موارد استفاده: محرک پزشکی
بررسی اجمالی قابلیت های تولید PCB YS Rigid Flex
| ویژگی | توانایی ها | |
| تعداد لایه ها | 2-20 لیتر | |
| ضخامت انعطاف پذیر سفت و سخت | 0.3mm-5.0mm | |
| ضخامت PCB در بخش فلکس | 0.08-0.8mm | |
| ضخامت مس | 1/4OZ-10OZ | |
| حداقل عرض و فاصله خط | 0.05mm/0.05mm (2mil/2mil) | |
| سفت کننده ها | فولاد ضد زنگ، PI، FR4 و غیره | |
| مواد | پلی آمید فلکس + FR4، مس RA، مس HTE، پلی آمید، چسب، Bondply | |
| حداقل اندازه سوراخ شده مکانیکی | 0.15 میلی متر (6 میل) | |
| حداقل اندازه سوراخ های لیزر: | 0.075 میلی متر (3 میل) | |
| پایان سطح | روکش های مایکروویو/RF PCB مناسب: نیکل الکترولس، طلای غوطه وری، ENEPIG، HASL بدون سرب، نقره غوطه ور و غیره. | |
| ماسک جوشکاری | سبز، قرمز، زرد، آبی، سفید، مشکی، بنفش، مشکی مات، سبز مات و غیره. | |
| Covrelay (پارت فلکس) | روکش زرد، روکش سفید، روکش مشکی | |
| لایه / متر مربع | S＜1㎡ | S＜3㎡ | S＜6㎡ | S＜10㎡ | S＜13㎡ | S＜16㎡ | S＜20㎡ | S＜30㎡ | S＜40㎡ | S＜50㎡ | S＜65㎡ | S＜85㎡ | S＜100㎡ |
| 1 لیتر | 4wds | 6wds | 7wds | 7wds | 9wds | 9wds | 10 وزن | 10 وزن | 10 وزن | 12 هفته | 14 روز | 15 هفته | 16 روز |
| 2 لیتر | 4wds | 6wds | 9wds | 9wds | 11 روز | 12 هفته | 13 هفته | 13 هفته | 15 هفته | 15 هفته | 15 هفته | 15 هفته | 18 روز |
| 4 لیتر | 6wds | 8wds | 12 هفته | 12 هفته | 14 روز | 14 روز | 14 روز | 14 روز | 15 هفته | 20 وزن | 25 هفته | 25 هفته | 28 روز |
| 6 لیتر | 7wds | 9wds | 13 هفته | 13 هفته | 17 هفته | 18 روز | 20 وزن | 22 هفته | 24 روز | 25 هفته | 26 روز | 28 روز | 30 وزن |
| 8 لیتر | 9wds | 12 هفته | 15 هفته | 18 روز | 20 وزن | 20 وزن | 22 هفته | 24 روز | 26 روز | 27 هفته | 28 روز | 30 وزن | 30 وزن |
| 10 لیتر | 10 وزن | 13 هفته | 17 هفته | 18 روز | 20 وزن | 20 وزن | 22 هفته | 24 روز | 26 روز | 27 هفته | 28 روز | 30 وزن | 30 وزن |
| 12 لیتر | 10 وزن | 15 هفته | 17 هفته | 18 روز | 20 وزن | 20 وزن | 22 هفته | 24 روز | 26 روز | 27 هفته | 28 روز | 30 وزن | 30 وزن |
| 14 لیتر | 10 وزن | 16 روز | 17 هفته | 18 روز | 20 وزن | 20 وزن | 22 هفته | 24 روز | 26 روز | 27 هفته | 28 روز | 30 وزن | 30 وزن |
| 16 لیتر | 10 وزن | 16 روز | 17 هفته | 18 روز | 20 وزن | 20 وزن | 22 هفته | 24 روز | 26 روز | 27 هفته | 28 روز | 30 وزن | 30 وزن |
FQA
1. از کدام استانداردهای IPC پیروی می کنید؟
استانداردهای IPC برای PCBهای صلب و انعطاف پذیر
لیست استانداردهای IPC زیر برای PCBهای صلب و مدارهای انعطاف پذیر اعمال می شود.توجه داشته باشید که این فهرست جامع نیست و استانداردهای IPC بیشتری ممکن است در نظر گرفته شود.
برای لیست کامل استانداردهای IPC موجود باید به وب سایت ipc.org مراجعه کنید.
IPC-2221A، استاندارد عمومی در طراحی برد چاپی
IPC-2223، استاندارد طراحی مقطعی برای تابلوهای چاپی انعطاف پذیر
IPC-4101، مشخصات مواد پایه برای تخته های چاپی سخت و چند لایه
IPC-4202، دی الکتریک های پایه انعطاف پذیر برای استفاده در مدار چاپی انعطاف پذیر
IPC-4203، فیلم های دی الکتریک با روکش چسب برای استفاده به عنوان ورق های پوششی مدار چاپی انعطاف پذیر و فیلم های چسبنده انعطاف پذیر
IPC-4204، دی الکتریک های انعطاف پذیر با روکش فلزی برای استفاده در ساخت مدار چاپی انعطاف پذیر IPC-6013، مشخصات صلاحیت و عملکرد برای سیم کشی چاپی انعطاف پذیر
2. عملکرد برد مدار انعطاف پذیر چیست؟
عملکرد بردهای مدار انعطاف پذیر را می توان به چهار نوع تقسیم کرد: خط سرب، مدار چاپی، اتصال دهنده و یکپارچه سازی عملکرد.
این استفاده شامل رایانه ها و لوازم جانبی رایانه می شود - سیستم های کمکی، لوازم الکتریکی مصرفی، اتومبیل ها و غیره.
پس از تکمیل مدار با مواد روکش مس PI یک طرفه، با یک فیلم محافظ پوشانده می شود تا یک برد مدار انعطاف پذیر با تنها یک هادی تک لایه تشکیل شود.
3. PCB انعطاف پذیر صلب در مقابل PCB های صلب و PCB انعطاف پذیر، چه تفاوت هایی با هم دارند؟
همانطور که از نام آن پیداست، PCB انعطاف پذیر صلب مخلوطی از PCB های صلب و انعطاف پذیر است.
PCB های انعطاف پذیر صلب ویژگی های عالی هر دو را ترکیب می کنند و در عین حال بسیاری از محدودیت های آنها را حذف می کنند.
PCBهای انعطاف پذیر صلب طراحی مدار فلکس را با مواد صلب ترکیب می کنند.
با لایه بندی برد PCB انعطاف پذیر در داخل مواد برد مدار چاپی سفت و سخت، تطبیق پذیری مدار چاپی انعطاف پذیر در نهایت با پایداری، استحکام و تراکم سیم مدار برد مدار چاپی سفت و سخت ترکیب می شود.
این اختلاط امکاناتی را برای طرح‌های PCB انعطاف‌پذیر صلب و سخت‌تر و چالش‌برانگیزتر از نظر مکانیکی باز می‌کند.
PCB انعطاف پذیر صلب با حذف کابل های انعطاف پذیر، کانکتورها و سیم کشی مجزا، طراحی الکترونیکی را ساده می کند.
عملکرد الکتریکی آن در مقایسه با همتایان خود افزایش یافته است زیرا مدار بخشی جدایی ناپذیر از ساختار کلی است.
تمام اتصالات الکتریکی و مکانیکی در PCB انعطاف‌پذیر صلب وجود دارد و به طراحان الکترونیکی قابلیت اطمینان خدمات و عملکرد الکتریکی بسیار بهبود یافته است.
اگرچه هزینه PCBهای انعطاف پذیر صلب معمولاً بالاتر از PCBهای انعطاف پذیر و PCBهای صلب است.
با این حال، مزایای قابل اطمینان، کاهش وزن، استحکام و صرفه جویی در فضا PCBهای انعطاف پذیر سخت، عموماً در کاربردهای خاص ایده آل هستند و نسبت به سایر فناوری های بسته بندی الکترونیکی برتری دارند.
در نهایت، PCB انعطاف پذیر صلب بهترین مزایای PCB های صلب و PCB های انعطاف پذیر را در یک راه حل ارائه می دهد.
4. چگونه با YScircuit کار می کنید؟
مرحله 1: فایل های PCB (Gerber) و الزامات خود را به sales@yscircuit.com ارسال یا ارسال کنید، و پشتیبانی مشتری ما ظرف 2 ساعت به شما پاسخ خواهد داد.
مرحله 2: در عرض 6 ساعت قیمت رسمی را از YScircuit دریافت خواهید کرد.
مرحله 3: سفارش خود را ثبت کنید و مهندس ما Gerber را بررسی می کند و شما را با EQ هماهنگ می کند و سپس تولید شروع می شود.
مرحله 4: بررسی کیفیت و ترتیب ارسال با پیک.
